Z1/Z2,650RS/W3 ライトステー修正方法を解説
立ちゴケや転倒などで曲がってしまったライトステー。分解して取り外し曲がりを修正、そして再メッキ加工へ・・・と言うのが一番理想的修理方法ですが、そこまで費用がかけられなかったりオフシーズンまでこのまま乗ってその後修理する(通常再メッキに掛る日数は約1ヶ月半)などと様々な思惑があると思います。そこで今回部品単体にせず簡単に曲がりを直す方法を説明していきます。
用意するものは、12mm~14mm径のアクスルシャフト&ナット
ヘッドライトレンズを外して左右のステーを開く
【作業手順】
- ヘッドライトレンズを外します。
- 曲がっている方のウインカーの配線を抜いたら固定ナットを緩めてステーを外します。
- アーススリーブとブッシュ(黒いゴム)を取ります(ステー側のブッシュは外さない)。
- 左右のステーを外側に引っ張り間隔を広げます。
- ハンドルを曲がっている方向と逆に切りライトステーをタンク寄りに回転させます。
- 先のシャフトをナットやワッシャーを使ってウインカー穴に固定します。
- 作業方法としては画像に示す様に赤い矢印方向にステーを倒す要領で、黄色い矢印の方向へシャフトを「テコの原理」を使って曲がりを元に戻します。
正面から見た垂直方向の曲がりも同じようにシャフトを差し込んで修正します
以下は分かり易く部品単体を使用して曲げ方の解説です。
硬くてステーが回転しない場合はトップブリッジを固定している各ボルトを緩めて上下の隙間を作ると作業がスムースに行えます。
割れたメッキ層の補修
ライトステーが曲がった時に発生したメッキ層のクラック。そのままでは雨水に当たると錆の原因となります。
簡易的修正ではありますが錆止めまで行って初めて修理完了と言えるものです

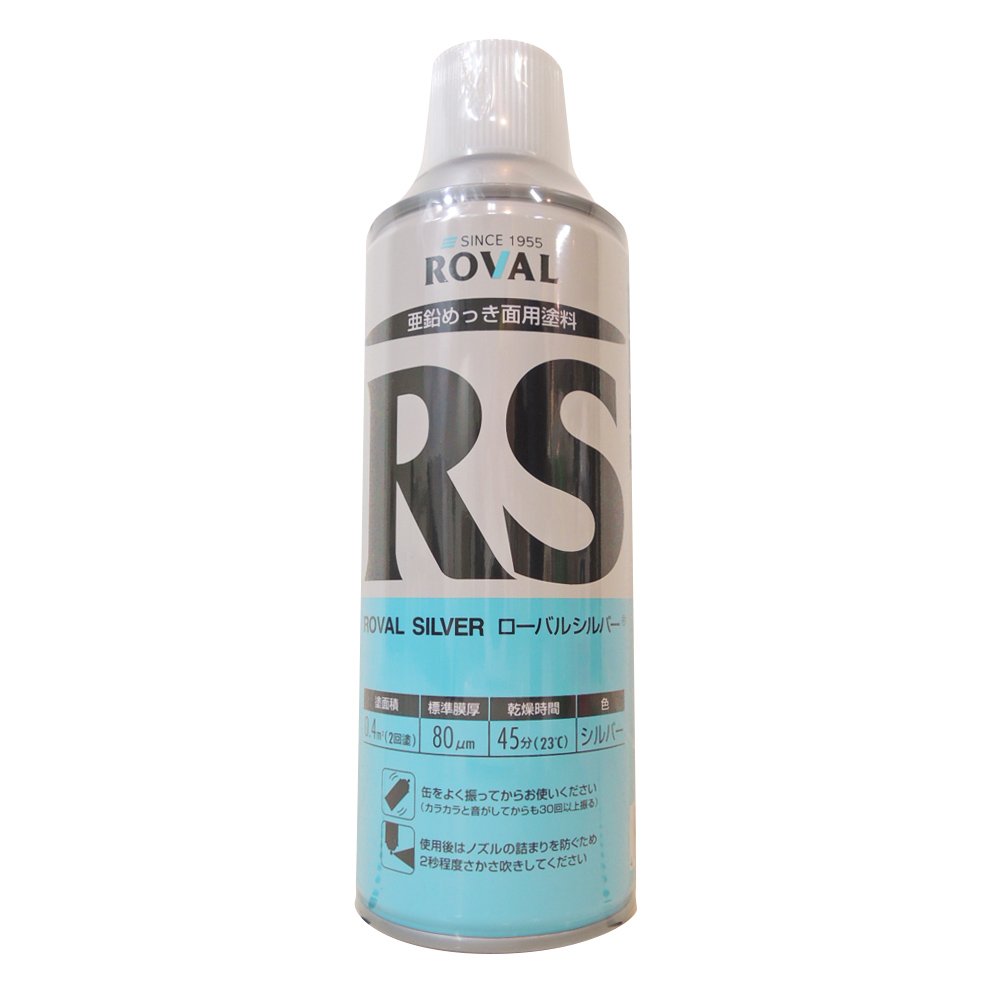

~~~一般入手可能なメッキ補修スプレーにて錆止めとします。メッキ補修とは言ってもメッキ色にはなりません。通常、フェンダーなど再メッキを施した際に裏側にスプレーして錆の発生を抑えるのに使っています。今回はこれを細いマイナスドライバーを使ってヒビの入った部分に塗布しています。
1本持っていると何かと重宝する塗料です
補足~割れたアース・スリーブの交換
ステーが曲がった時にスリーブが割れて砕けていました
純正部品番号: 23076-001/カラー ~~~残念ながら既に販売終了です
PMC 製品 : 81-4207/ライトケースマウントダンパーセット
以前は「ブッシングセット」のみのセット販売でしたが現在は前後で個別売りされています。
~~~PMCは様々な販売終了品をリプロダクションしているメーカーです。しかし今回のケースの様に加工して済む物もあれば、根本的に使用不可な物もあります。とは言え旧車乗りにとってはドレミコレクション含めその努力には感謝しないとなりません。
アースカラーを修正してから取り付けを行い、分解と逆の手順で作業を行い完了です。
